製図演習2

・機械製図のトレースにより図面作成の能力を身につける。

・検図により図面を読む能力の基礎を身につける。

・JIS 機械製図（寸法記入法，尺度，はめあい，公差，材料，溶接記号等）を習熟する。

・ねじ，歯車，軸受，フランジなど機械要素について学習する。

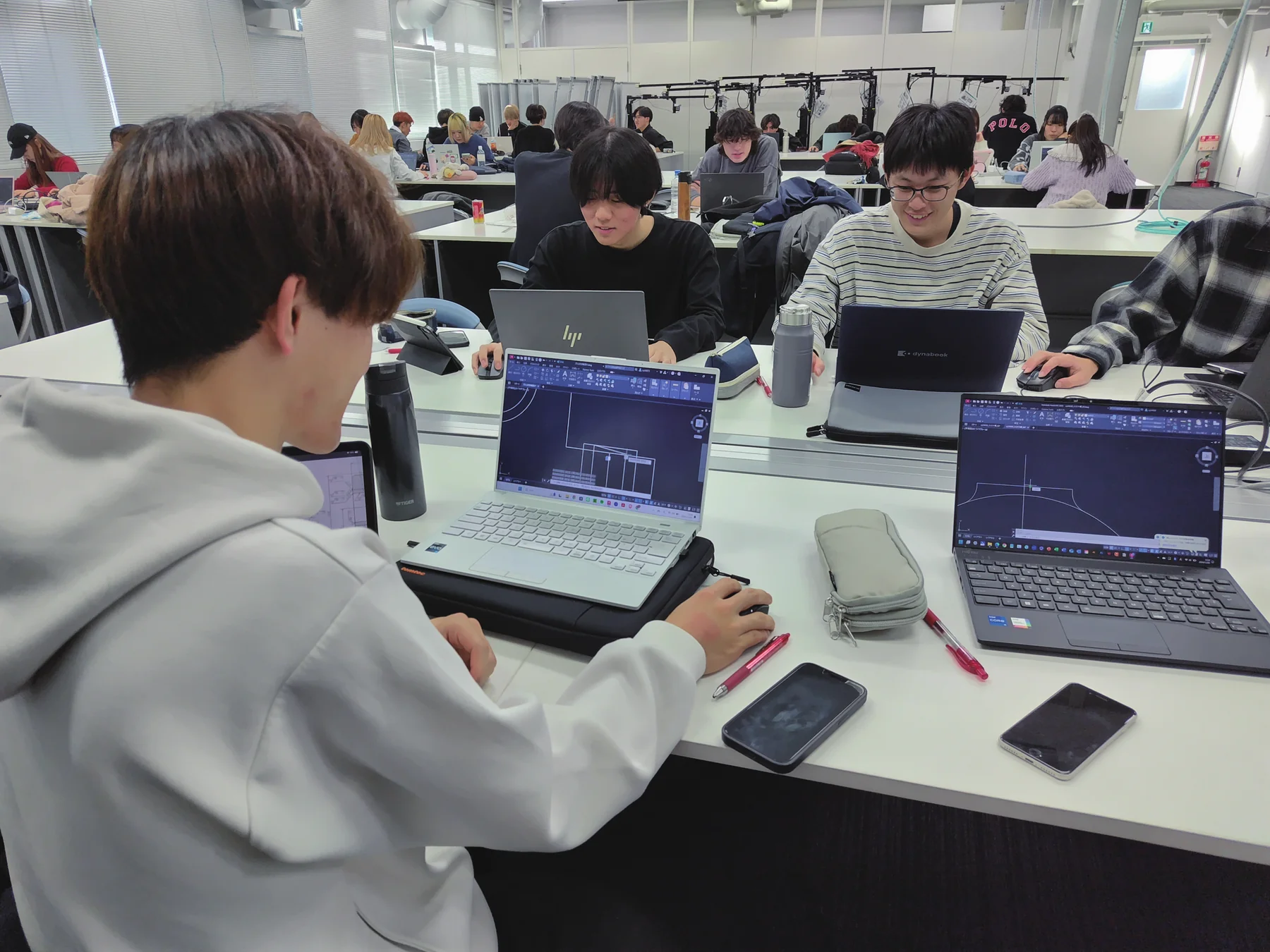

・AutoCAD の基本的操作を習熟し，各種機械図面を作成する。

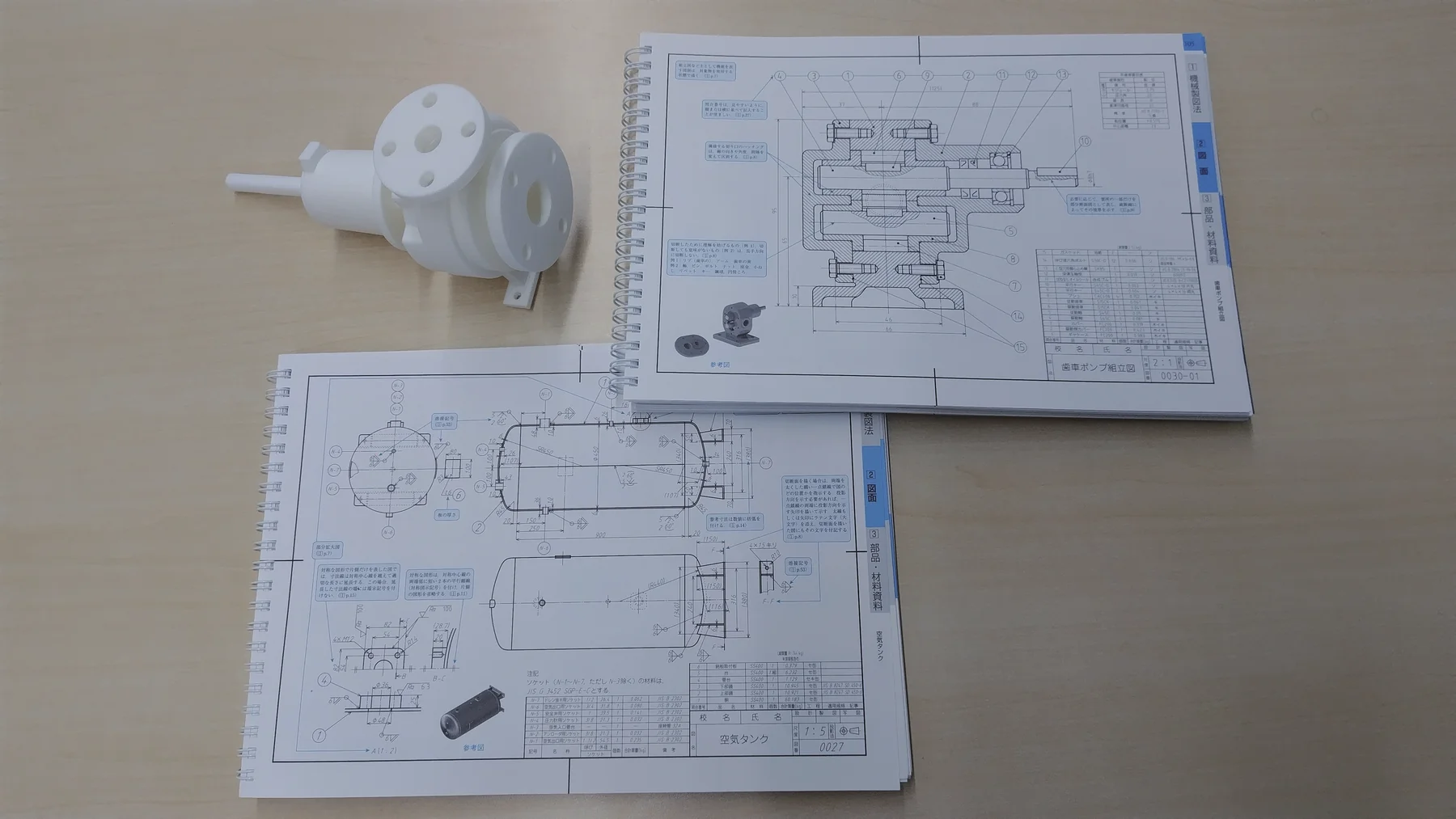

製図演習 2 では設計者に必要な図面を読む能力と図面作成の能力の基礎を身につける。授業前半に JIS 機械製図に関する講義を行い，寸法記入法，尺度，はめあい，公差，材料，溶接方法とその記号などについて学習する．その内容は製図の実習を通して実践的に習得する．また，機械部品として頻繁に使用されるねじ，歯車，軸受，フランジなど機械要素についても併せて学習する．作図は AutoCAD を使用し，あらゆる図面に対応できるレベルまで習熟する．
